概要：
|
|
DJT減溫水調節閥是一種防空化的多級節流調節閥，也叫高壓差調節閥，這是一種結構新穎的調節閥。該閥可用于大、中型火力發電機組，控制鍋爐主蒸汽和再熱蒸汽溫度所需減溫水的流量，它是發電廠關鍵調節閥之一。
D JT減溫水調節閥的閥內組件結構是串級式結構，流體通過曲折的通道，可以消耗大量能量，降低流速，防止空化。公稱通徑40mm以上的閥，采用高壓自密封結構。
|
| 技術參數和性能 |
|
閥 體：
|
|
型式：鍛造角型、平口閥體或錯口閥體
公稱通徑：DN25、DN32、DN40、DN50
公稱壓力：ANSI 1500、ANSI2500或PN25MPa、PN32MPa
連接形式：BW焊接(或按用戶要求)
材料：20#鍛鋼
|
| 上閥蓋： |
|
常溫型≤420℃
備注：工作溫度不準超過各種材料的允許范圍。
壓蓋形式：螺栓壓緊式
填 料：石墨加因科鎳絲編織填料。
|
| 閥內組件： |
|
閥芯型式：防空化串級式節流閥芯

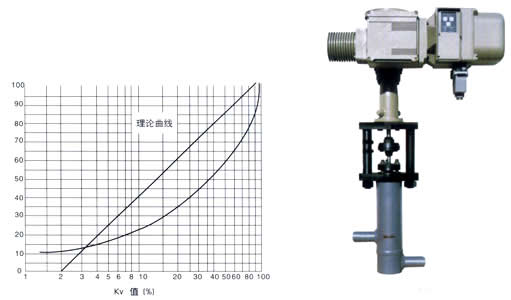

流量特性：近似等百分比特性特性曲線如下圖所示：
介質流向：高進低出
材 料：不銹鋼滲氮硬化處理
|
|
性 能：
|
|
允許壓差：25M pa
泄漏量：符合ANSI B16.104-1976IV級
|
| 執行機構： |
|
配電動執行機構(電開或電關)
(注：該閥也可配用氣動薄膜執行機構或氣缸活塞執行機構)
|
|
|
Kv值和行程：
|
|
公稱通徑
|
25
|
32
|
40
|
50
|
|
公稱壓力
PN（MPa）
|
ANSI1500、2500或PN25、32MPa
|
|
Kv值
|
2.0 2.5
3.0 4.0
5.0 5.5
6.0 6.6
|
6.8
8.0
9.5
|
10
12
14
16
|
18
21
25
|
|
額定行程（mm）
|
20
|
25
|
|

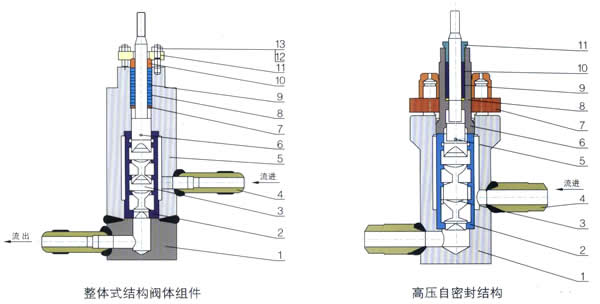

| 主要零件材質 |
|
序號
|
名稱
|
材質
|
序號
|
名稱
|
材質
|
序號
|
名稱
|
材質
|
|
1
|
短件
|
20#鍛
|
6
|
圓錐銷
|
316
|
11
|
壓板
|
20
|
|
2
|
閥芯套
|
9Cr18MoV滲氮
|
7
|
填料擋環
|
304
|
12
|
雙頭螺柱
|
35CrMo
|
|
3
|
閥芯
|
9Cr18MoV滲氮
|
8
|
填料
|
JM397
|
13
|
六角螺母
|
35
|
|
4
|
接管
|
20#鍛
|
9
|
閥桿
|
2Cr13滲氮
|
|
|
|
|
5
|
閥體
|
20#鍛
|
10
|
填料壓蓋
|
304
|
|
|
|
|
|
|
